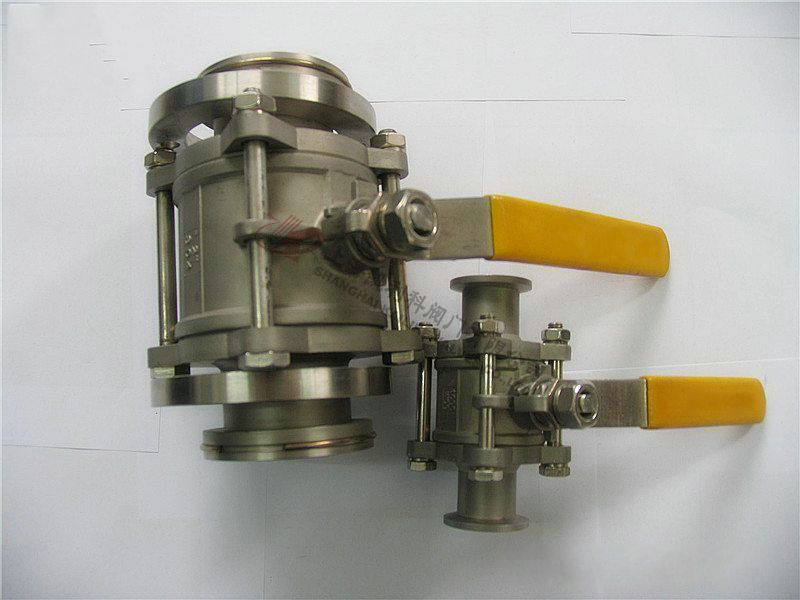

GU真空球閥

GU真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

產品名稱：	真空球閥	產品型號：	GU
公稱通徑：	DN10～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、螺紋、快卸法蘭、活接
適用溫度：	≤180ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、氣體、油、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

GU真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

主要技術性能

閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
適用范圍：Appy Range
連接型式　Loose Flange	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)	1.6×106～1.3×10-4
快卸法蘭(GB4982)	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

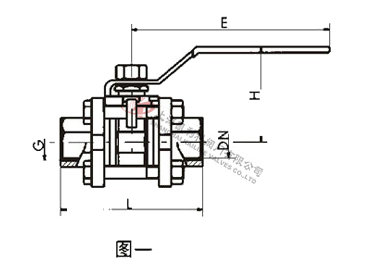

螺紋連接結構圖

螺紋連接外形尺寸

Model 型號	DN	G	H	E	L
GU-10(G)	10	1/4"	52	105	68
GU-16(G)	16	1/2"	64	130	72
GU-20(G)	20	3/4"	67	130	82
GU-25(G)	25	1"	83	165	90
GU-32(G)	32	1-1/4"	89	165	112
GU-40(G)	40	1-1/2"	100	190	120
GU-50(G)	50	2"	125	190	145
GU-63(G)	63	2-1/2"	150	250	185
GU-80(G)	80	3"	161	250	210
GU-100(G)	100	4"	180	280	268

活套法蘭連接結構圖

活套法蘭連接外形尺寸(GB6070)

Model 型號	DN	D	Do	H	E	L	n-φc
GU-10(F)	10	55	40	52	105	84	4-φ6.6
GU-16(F)	16	60	45	64	130	84	4-φ6.6
GU-25(F)	25	70	55	83	165	114	4-φ6.6
GU-32(F)	32	90	70	89	165	140	4-φ9
GU-40(F)	40	100	80	100	190	160	4-φ9
GU-50(F)	50	110	90	125	190	170	4-φ9
GU-63(F)	63	130	110	150	250	195	4-φ9
GU-80(F)	80	145	125	161	250	220	8-φ9
GU-100(F)	100	165	145	180	280	280	8-φ9

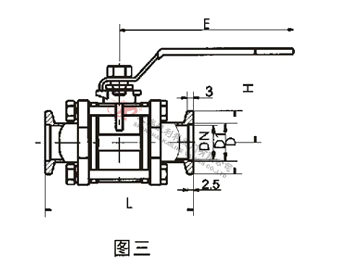

快卸法蘭結構圖

快卸法蘭連接外形尺寸(GB4982)

Model 型號	DN	D1	D	H	E	L
GU-10(KF)	10	12.2	30	52	105	84
GU-16(KF)	16	17.2	30	64	130	84
GU-25(KF)	25	26.2	40	83	165	114
GU-32(KF)	32	34.2	55	89	165	140
GU-40(KF)	40	41.2	55	100	190	160
GU-50(KF)	50	52.2	75	125	190	170

聲明：【GU真空球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GU真空球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
