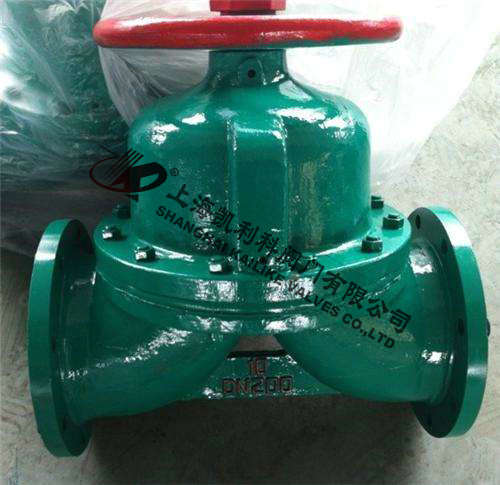

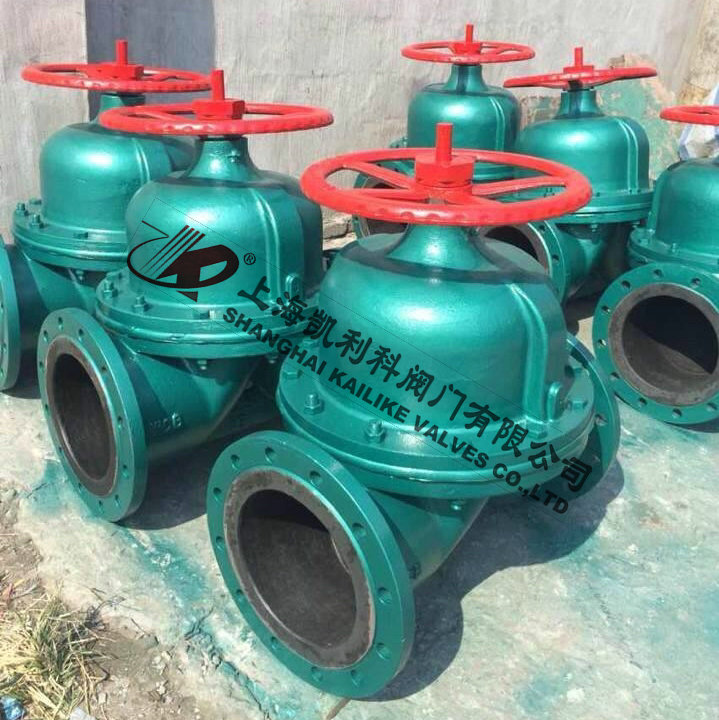

產品名稱：	襯膠隔膜閥	產品型號：	G41J
公稱通徑：	DN25～DN400	結構形式：	隔膜式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

G41J襯膠隔膜閥是一種特殊形式的截?cái)嚅y，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

型號編制

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

標準規范

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳鋼
		Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
5	閥桿螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手輪	HT200	HT200	WCC	WCC	WCC	WCC

外形結構圖



主要外形尺寸

型號	公稱通徑DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41J10	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41J	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45J-10	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

聲明：【G41J襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G41J襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
