      U11SM內螺紋柱塞閥


      您的位置：閥門 - 柱塞閥  - U11SM內螺紋柱塞閥 更新時間：2026-03-31 08:03:17

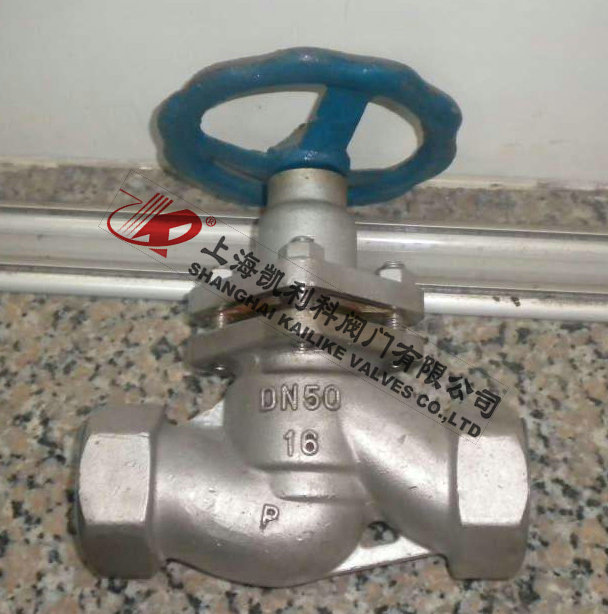

						U11SM內螺紋柱塞閥






      •

























      •

        質量安全：壓力、材質、密封等全方位檢測確保質量過關！

      •

        價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

      •

        交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！









上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...





























      • 產品描述
        •

      • 在線詢價
        •

      • 技術咨詢
        •













	U11SM內螺紋柱塞閥U11SM內螺紋柱塞閥


U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。












				產品名稱：

				內螺紋柱塞閥

				產品型號：

				U11SM





				公稱通徑：

				DN15～DN50

				結構形式：

				柱塞式





				工作壓力：

				1.6MPa～4.0MPa

				連接方式：

				內螺紋





				適用溫度：

				-29ºC～+425ºC

				驅動方式：

				手動





				閥體材質：

				鑄鋼、不銹鋼

				制造標準：

				國標GB、德國DIN、美國API、ANSI





				適用介質：

				水、油品、蒸汽等

				生產廠家：

				上海凱利科閥門有限公司







	產品說明

U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。內螺紋柱塞閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了內螺紋柱塞閥的使用壽命。


	性能規范







				閥體材料

				適用溫度

				適用介質

				壓力范圍





				鑄鋼

				≤425℃

				水、蒸汽、油品

				PN1.6-6.4MPa





				鑄鐵

				≤180℃

				水、蒸汽、油品

				PN1.6





				不銹鋼

				≤550℃

				硝酸、醋酸

				通徑范圍





				含鉬不銹鋼

				≤550℃

				氮、氫、尿素等

				DNl5-50mm







	試驗壓力







				實驗項目

				實驗介質

				實驗壓力





				壓強實驗

				水

				1.5PN





				高壓密封實驗

				水

				1.1 PN





				低壓氣密封實驗

				氣

				0 5-0.7MPa

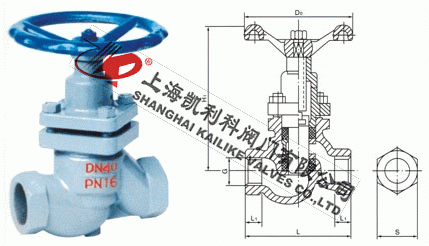

	外形結構圖




	主要外形尺寸







				公稱通徑

				DN(mm)

				U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸





				閥體長度

				L

				接頭長度

				L1

				接頭長度

				S

				手輪直徑

				Do

				管螺紋 G

				(寸)

				關閉高度

				H≈

				開啟高度

				H1≈

				重量

				(kg)





				15

				90

				14

				32

				80

				1/2

				133

				157

				2.1





				20

				100

				16

				36

				100

				3/4

				141

				169

				2.8





				25

				120

				18

				46

				120

				1

				165

				199

				3.8





				32

				140

				20

				55

				140

				11/4

				179

				225

				5.8





				40

				170

				22

				65

				160

				11/2

				198

				246

				8.3





				50

				200

				24

				80

				200

				2

				226

				282

				13.2















      聲明：【U11SM內螺紋柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U11SM內螺紋柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
