      HRW3,FRK3高溫高壓圓盤式疏水閥


      您的位置：閥門 - 疏水閥  - HRW3,FRK3高溫高壓圓盤式疏水閥 更新時間：2026-03-31 08:03:15



















						HRW3,FRK3高溫高壓圓盤式疏水閥






      •

























      •

        質量安全：壓力、材質、密封等全方位檢測確保質量過關！

      •

        價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

      •

        交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！









上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...





























      • 產品描述
        •

      • 在線詢價
        •

      • 技術咨詢
        •













	HRW3,FRK3高溫高壓圓盤式疏水閥HRW3,FRK3高溫高壓圓盤式疏水閥


HRW3、FRK3高溫高壓圓盤式疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。












				產品名稱：

				高溫高壓圓盤式疏水閥

				產品型號：

				HRW3、FRK3





				公稱通徑：

				DN15～DN50

				結構形式：

				圓盤式





				公稱壓力：

				10.0MPa～16.0MPa

				連接方式：

				法蘭、內螺紋、承插焊





				適用溫度：

				-29ºC～+425ºC

				驅動方式：

				自動





				閥體材質：

				鉻鉬鋼、不銹鋼

				制造標準：

				國標GB、德國DIN、美國API、ANSI





				適用介質：

				水、蒸汽等

				生產廠家：

				上海凱利科閥門有限公司







	產品說明

HRW3、FRK3高溫高壓圓盤式疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。


	工作原理

HRW3、FRK3高溫高壓圓盤式疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

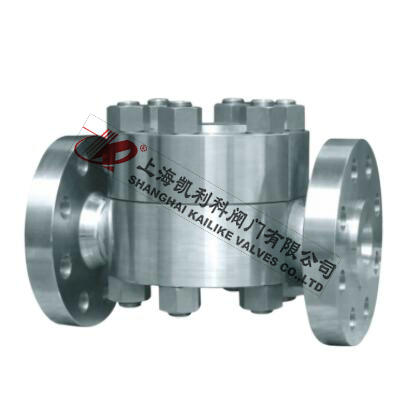

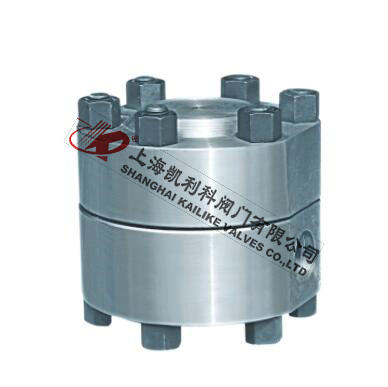

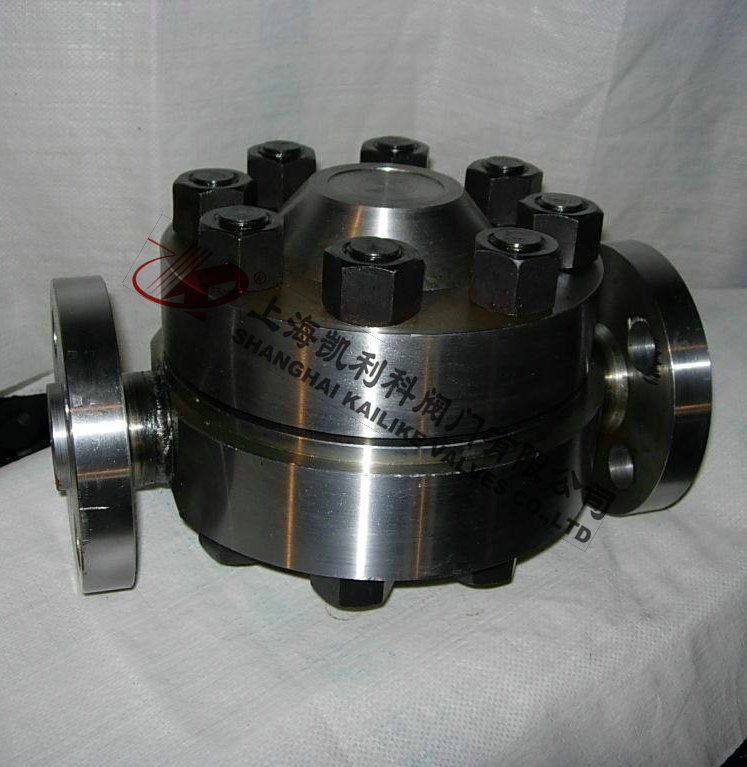

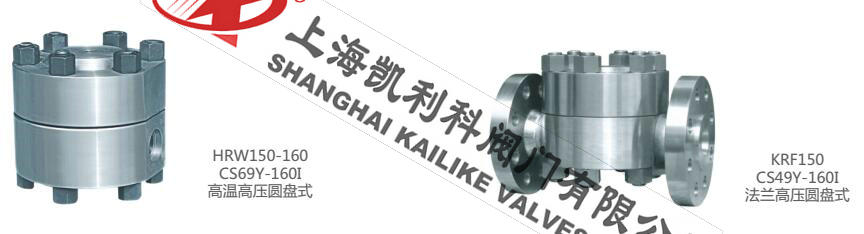

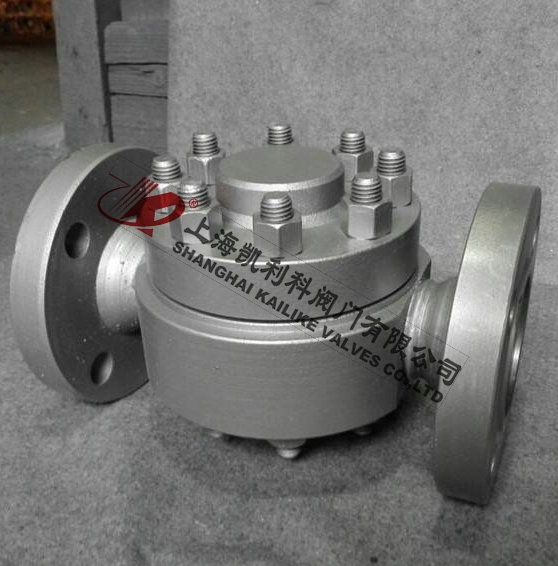

	產品圖

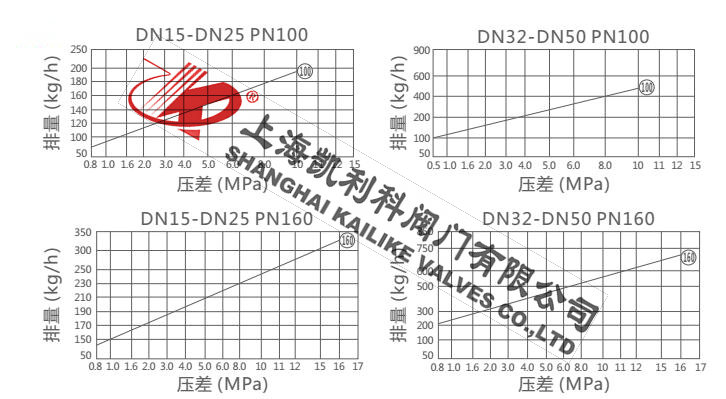

	排量圖



注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號

       2、壓差是指疏水閥的入口端與出口端的壓力差


	結構分析圖




	主要零部件







				序號

				名稱

				材料





				1

				螺柱

				B16





				2

				螺母

				20CrMo





				3

				閥蓋

				F22





				4

				閥座蓋

				F22





				5

				閥片

				F22





				6

				墊圈

				石墨





				7

				閥座

				F22





				8

				閥套

				F22





				9

				石墨墊圈

				304+石墨





				10

				濾網

				304





				11

				閥體

				F22





				12

				墊圈

				石墨





				13

				閥座頂桿

				F22

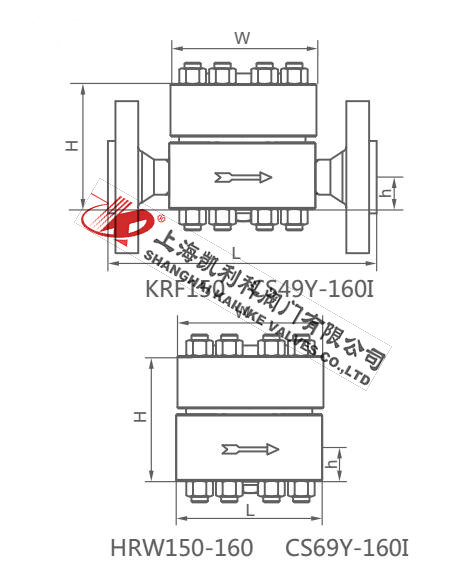

	外形結構圖




	主要外形尺寸







				型號

				口徑DN

				L

				H

				h

				W





				CS49H-100I

				KRF-600LB

				KRF3-600LB

				15

				230

				112

				23

				135





				20

				230

				112

				23

				135





				25

				230

				116

				27

				140





				32

				320

				153

				33

				180





				40

				320

				153

				33

				180





				50

				320

				157

				37

				195







	主要外形尺寸







				型號

				口徑DN

				L

				H

				h

				W





				CS49H-160I

				KRF-900LB

				KRF3-900LB

				15

				230

				112

				23

				135





				20

				230

				112

				23

				135





				25

				230

				116

				27

				140





				32

				320

				153

				33

				180





				40

				320

				153

				33

				180





				50

				350

				160

				40

				220







	主要外形尺寸







				型號

				口徑DN

				L

				H

				h

				W





				CS69H-100I

				CS19H-100I

				HRW-600LB

				HRW3-600LB

				15

				125

				112

				23

				135





				20

				125

				112

				23

				135





				25

				130

				116

				27

				140





				32

				168

				153

				33

				180





				40

				168

				153

				33

				180





				50

				185

				160

				40

				200







	主要外形尺寸







				型號

				口徑DN

				L

				H

				h

				W





				CS69H-160I

				CS19H-160I

				HRW-900LB

				HRW3-900LB

				15

				125

				112

				23

				135





				20

				125

				112

				23

				135





				25

				145

				119

				30

				155





				32

				185

				157

				37

				195





				40

				185

				157

				37

				195





				50

				205

				163

				43

				220















      聲明：【HRW3,FRK3高溫高壓圓盤式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HRW3,FRK3高溫高壓圓盤式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
