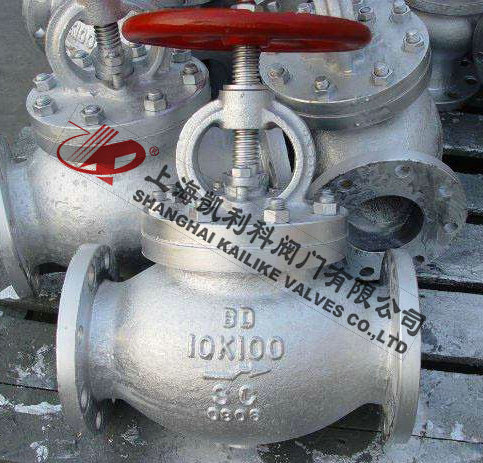

J41W日標法蘭截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
| 產品名稱： | 日標法蘭截止閥 | 產品形號： | J41W-10K-20K |
| 公稱通徑： | DN15～DN200 | 結構形式： | 截止式 |
| 公稱壓力： | 10K～20K～30K | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手動、蝸輪、氣動、電動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 標準： | 國標GB、日標JIS、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗—檢驗 |
| JIS B2071 B2081 | JIS B2002 | JIS B2212 B2214 | JIS B2071 B2081 | JISB2003 |
| 閥體材料 | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
| 適用溫度 | ≤425 | ≤540 | ≤275 | ≤200 | ≤275 | ≤200 | -45-150 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 氨氣液氨 | |||
| 零件名稱 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 閥體/閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 閥瓣 | F304 | F304L | F316 | F316L | 1Cr13 |
| 閥瓣蓋 | 304 | 304L | 316 | 316L | 1Cr13 |
| 閥桿 | F304 | F304L | F316 | F316L | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | 石墨+304 |
| 壓蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 填料壓環 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |
| 10K | |||||||||
| DN | in | L | D | D1 | D2 | b | n-ød | H | Do |
| 50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-ø19 | 360 | 200 |
| 65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-ø19 | 380 | 200 |
| 80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-ø19 | 415 | 250 |
| 100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-ø19 | 465 | 250 |
| 125 | 5 | 356 | 250 | 210 | 185 | 20 | 8-ø23 | 515 | 300 |
| 150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-ø23 | 545 | 350 |
| 200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-ø23 | 675 | 450 |
| 20K | |||||||||
| 50 | 2 | 267 | 155 | 120 | 100 | 18 | 8-ø19 | 420 | 200 |
| 65 | 21/2 | 292 | 175 | 140 | 120 | 20 | 8-ø19 | 465 | 250 |
| 80 | 3 | 318 | 200 | 160 | 135 | 22 | 8-ø23 | 490 | 300 |
| 100 | 4 | 356 | 225 | 185 | 160 | 24 | 8-ø23 | 590 | 350 |
| 125 | 5 | 400 | 270 | 225 | 195 | 26 | 8-ø25 | 690 | 400 |
| 150 | 6 | 444 | 305 | 260 | 230 | 28 | 12-ø25 | 760 | 450 |
| 200 | 8 | 559 | 350 | 305 | 275 | 30 | 12-ø25 | 1070 | 450 |
聲明：【J41W日標法蘭截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41W日標法蘭截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
