H74F46襯氟對夾止回閥

您的位置：閥門 - 止回閥 - H74F46襯氟對夾止回閥更新時間：2026-03-31 08:03:09

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

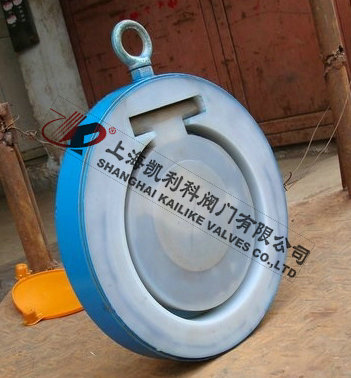

H74F46襯氟對夾止回閥

H74F46襯氟對夾止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

產品名稱：	襯氟對夾止回閥	產品型號：	H74F46
公稱通徑：	DN40～DN500	結構形式：	旋啟式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa～2.5MPa	連接方式：	對夾式
適用溫度：	-50ºC～+150ºC	驅動方式：	介質推動
連接材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	上海凱利科閥門有限公司

產品說明

H74F46襯氟對夾止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

標準規范

設計制造標準：GB/T 12236
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要零部件的材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥蓋	襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3	軸、閥瓣（板）	1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

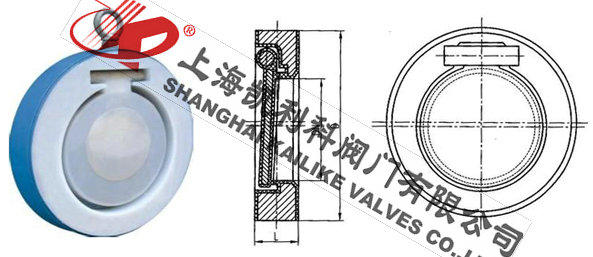

外形結構圖

主要外形尺寸

公稱通徑	PN0.6(Mpa)			PN1.0/1.6(Mpa)			PN2.5 (Mpa)
DN	L	D（kg）	W（kg）	L	D	W（kg）	L	D	W（kg）
40	33	80	1.0	33	85/73	1.2	33	73	1.4
50	43	90	1.1	43	100/92	1.3	43	92	1.5
65	46	110	1.3	46	120/105	1.6	46	105	2.0
80	46	125	2.5	46	135/127	3.0	46	127	3.8
100	52	145	4.8	52	155/157	5.4	52	157	6.3
150	56	200	6.5	56	210/216	7.8	56	216	8.8
200	60	255	8	60	265/270	10	60	270	12
250	68	310	15	68	320/324	18	68	324	20
300	78	362	25	78	368/381	30	78	381	32
350	78	412	36	78	428/423	41	78	413	45
400	102	462	46	102	482/470	55	102	470	60
450	114	518	68	114	532/533	78	114	533	85
500	127	568	81	127	585/584	90	127	584	98

聲明：【H74F46襯氟對夾止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H74F46襯氟對夾止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
