2507旋啟式升降式立式對夾式雙相鋼不銹鋼止回閥工作原理（圖）

來源：www.cdhrlxj.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:07

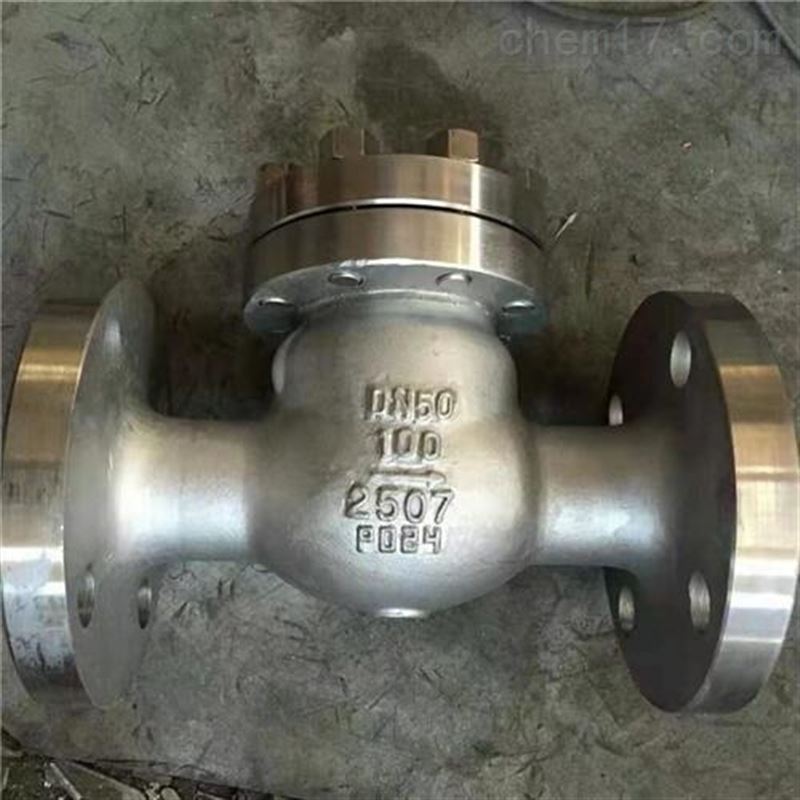

2507旋啟式升降式立式對夾式雙相鋼止回閥工作原理（圖）

2507雙相鋼止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。雙相鋼止回閥應用于石油和天然氣工業、海上石破天油平臺、石油化工設備、脫鹽(淡化)設備、燃(廢)氣凈化設備。

二、產品主要特點：

1、止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

2、產品的設計制造符合美國國家標準ANSIB16.34，美國石油學會標準API6D要求。

3、閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷；內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。

4、旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。

5、旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

6、旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。

三、2507雙相鋼止回閥主要性能：

零件名稱		材料
閥體閥蓋閥瓣搖桿		ASTM A216 WCB			ASTM A351 CFB	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
銷軸		1Crl3			OCrl8Ni9	OCrl7Nil2M02	OOCrl9Nil0	OOCrl7Nil4M02
		F6a			304	316	304L	316L
閥瓣	密封面	13Cr	13Cr	STL	本體本體 STL 本體 STLR STL
閥座		13Cr	STL	STL
閥瓣螺母		1Crl3			0Crl8Ni9	OCrl7Nil2M02	00Crl9NilO	OOCrl7Ni4M02
		410			304	316	304L	316L
防松銷		OCCr8Ni9				0Crl7Nil2M02	00Crl9NilO	00Crl7Nil4M02
		304				316	304L	316L
墊片		柔性石墨復合墊 (芯板：碳鋼或不銹鋼)不銹鋼帶，柔性石墨纏繞墊
中法蘭螺栓		350CrM0 ASTM A193 B7			OCr18Ni9 ASTMA193 B8
中法蘭螺母		45 ASTM A1 94 2H			OCr18Ni9 ASTM A194 8
適用工況	適用介質	水、蒸汽、油品等			硝酸等腐蝕介質	醋酸等腐蝕介質	強氧化性介質	尿素等腐蝕性介質
	適用溫度 (℃)	-29～425			-40～200(超出該溫度范圍、請?jiān)谟嗀洉r(shí)注明)

四、產品主要結構尺寸：

規格	英寸	L	D	D1	D2	b	z-Φd	H
mm	in	L	D	D1	D2	b	z-Φd	H
DN50	2"	300	175	135	105	26-3	4-23	177
DN65	2.5"	340	200	160	130	28-3	8-23	197
DN80	3"	380	210	170	140	30-3	8-23	212
DN100	4"	430	250	200	168	32-3	8-25	248
DN125	5"	500	295	240	202	36-3	8-30	296
DN150	6"	550	340	280	240	38-3	8-34	330
DN200	8"	650	405	345	300	44-3	12-34	385
DN250	10"	775	470	400	352	48-3	12-41	445
