氣動Y型疏水閥使用說明書（圖）

來源：www.cdhrlxj.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:04

氣動Y型疏水閥使用說明書（圖）

氣動Y型疏水閥上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和最佳的流道形狀設計使介質近于直線的方式，閥門具有最佳的Cv值，產生比其它形式閥門更低的壓降。閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。

產品結構特點：
閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
閥桿填料采用進口的特種填料，能起到最佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。
采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.
填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性.
標準規范：

設計制造標準	JB/T3595、E101、ANSIB16.34
結構長度標準	GB/T12221-2005
對接焊坡口尺寸	按ANSIB16.25
承接焊尺寸	按ANSIB16.34
承插焊口徑范圍	1/2″～2-1/2″
對接焊口徑范圍	1/2″～4″
壓力溫度等級	GB/T12224-2005
試驗檢驗標準	JB/T3595

零部件材料與工況：

零件名稱	材料
閥體	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
閥瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
閥桿	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
壓板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨
填料墊	1Cr13	1Cr13	0Cr17Ni12Mo2
密封墊	夾316絲高目柔性石墨	夾316絲高目柔性石墨	夾316絲高目柔性石墨

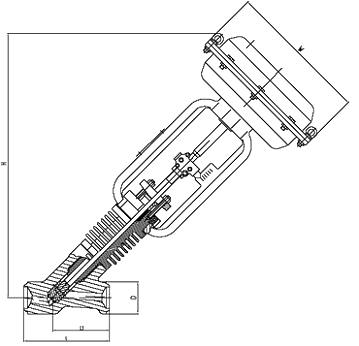

主要連接尺寸及重量：

公稱通徑	300、600、900、 1690LB（相當于P55 100）						2680LB（相當于P55 170）
公稱通徑	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112
