波紋管截止閥的9大結構特點

來源：www.cdhrlxj.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:35

波紋管截止閥的9大結構特點

波紋管截止閥是由截止閥演變而來，在截止閥的基礎上加上波紋膨脹管，在一些高溫系統管路中作為開關的一種特殊閥門，具有較高的密封性能，特殊的波紋管密封結構使其廣泛用于導熱油管路系統，蒸汽管路系統，依靠波紋管的熱漲冷縮原理，在溫度高于300度以上的管路上使用，效果最佳。波紋管截止閥一般適用于蒸汽管路上，蒸汽溫度越高，密封越強，是蒸汽系統中最為常用的一種閥門，導熱油系統中也有較高的評價。

結構特點

1、雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏；

2、沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準；

3、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好；

4、使用壽命長、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

5、閥桿升降位置指示，更直觀；

6、采用進口柔軟、耐蝕、耐溫金屬波紋管密封技術制造；

7、高性能耐磨損的彈性金屬波紋管密封伸縮壽特別命長；

8、消除了普通截止閥閥桿填料密封老化快易泄露的缺點；

9、增加生產設備安全性，還提供了清潔安全的工作環境。

設計規范

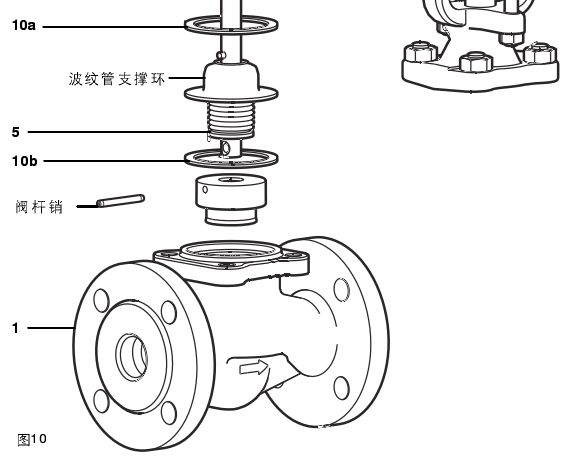

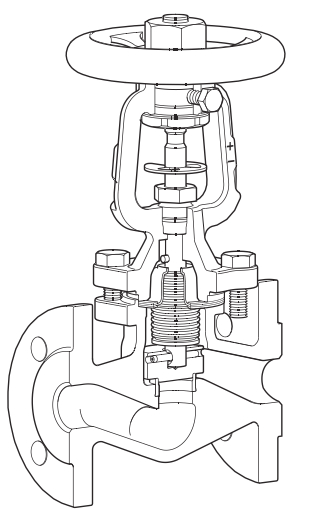

波紋管截止閥通過在閥體與閥桿或者閥蓋與閥桿之間焊接一層金屬波紋管，從而隔斷了流體介質與大氣之間的聯通，是一種確保閥桿零泄漏的一種設計。傳統的波紋管截止閥包括閥體、閥蓋、閥瓣、閥桿、波紋管及閥桿驅動裝置，閥蓋設置于閥體上端，并從上端密封閥體，閥瓣設置于閥體之內，閥體內設置有由閥瓣啟閉的流道，閥桿一端與閥瓣相連，另一端穿出閥蓋，并與閥桿驅動裝置相連，閥桿驅動裝置工作帶動閥桿及閥瓣同步升降，波紋管套設于閥桿之上，并一端與閥桿焊接相連，另一端與閥蓋焊接相連，閥體上設置有與閥瓣配合的密封件，當密封件與閥體擠壓時封閉流道，當閥體脫離密封件時開啟流道。由于波紋管直接接觸于流體介質，因此在運輸固體顆粒含量較高的流體介質時，流體介質中的固體顆粒極易無規則撞擊波紋管，導致波紋管破裂及損壞，最終導致泄露現象。
